一
1. 引言
火法冶炼铜仍然是精炼原生铜的主要生产方式，占全球产能的80%以上。该工艺通过一系列高温冶金操作，将硫化铜精矿（主要成分为黄铜矿，CuFeS₂）转化为高纯度阴极铜（≥99.99% Cu）。本文详细介绍了包括闪速熔炼、转炉、阳极精炼和电解精炼在内的主流一体化工艺流程。
2. 浓缩液制备和混合
铜精矿（含铜量25-35%）通过散货船运抵，并储存在有盖的堆场中。其水分含量通常为8-12%，必须使用回转窑或流化床干燥机将其降低至≤0.3%，以防止爆炸和下游冶炼过程中能源消耗过高。
干燥精矿与助熔剂（石英、石灰石）、回炉渣和转炉渣按精确控制的比例混合。现代化的工厂采用自动圆盘给料机和称重传感器系统，混合精度可达±0.5%。
2
3. 闪速熔炼
闪速熔炼是处理硫化铜精矿的最先进技术，全球范围内以奥图泰克（现为美卓）闪速熔炉和中国研制的氧气底吹熔炉为代表。
3.1 工艺原理
干燥精矿被注入到温度为 850-950°C 的高温富氧气流（氧气浓度 75-90%）中。反应（干燥、氧化、炉渣和冰铜的形成）在 3-5 秒内完成，反应产生的热量维持着自热运行。主要反应包括：4CuFeS₂ + 9O₂ → 4CuS + 2Fe₂O₃ + 8SO₂；2FeS + 3O₂ + 2SiO₂ → 2FeO·SiO₂ + 2SO₂
3.2 主要设备
- 反作用井：高 11-14 米，直径 7-9 米，内衬高级菱镁铬砖和铜水套。
- 沉降器和输送竖井：利用重力分离冰铜（含铜量 65-75%）和炉渣。
- 废热锅炉：从约 550°C 的废气中回收显热，用于蒸汽产生。
- 氧气与浓缩液的比例：1.15-1.25 Nm³ O₂/t 干浓缩液
- 反作用轴温度：1250-1300°C
- 哑光温度：1180-1220°C
- 炉渣中Fe/SiO₂比：1.1-1.4，炉渣中铜含量≤0.6%
3.3 关键控制参数
单台闪炉产能可达 4000-5500 吨/天精矿，热效率 >98%，SO₂ 捕集率接近 100%。
4. 转换

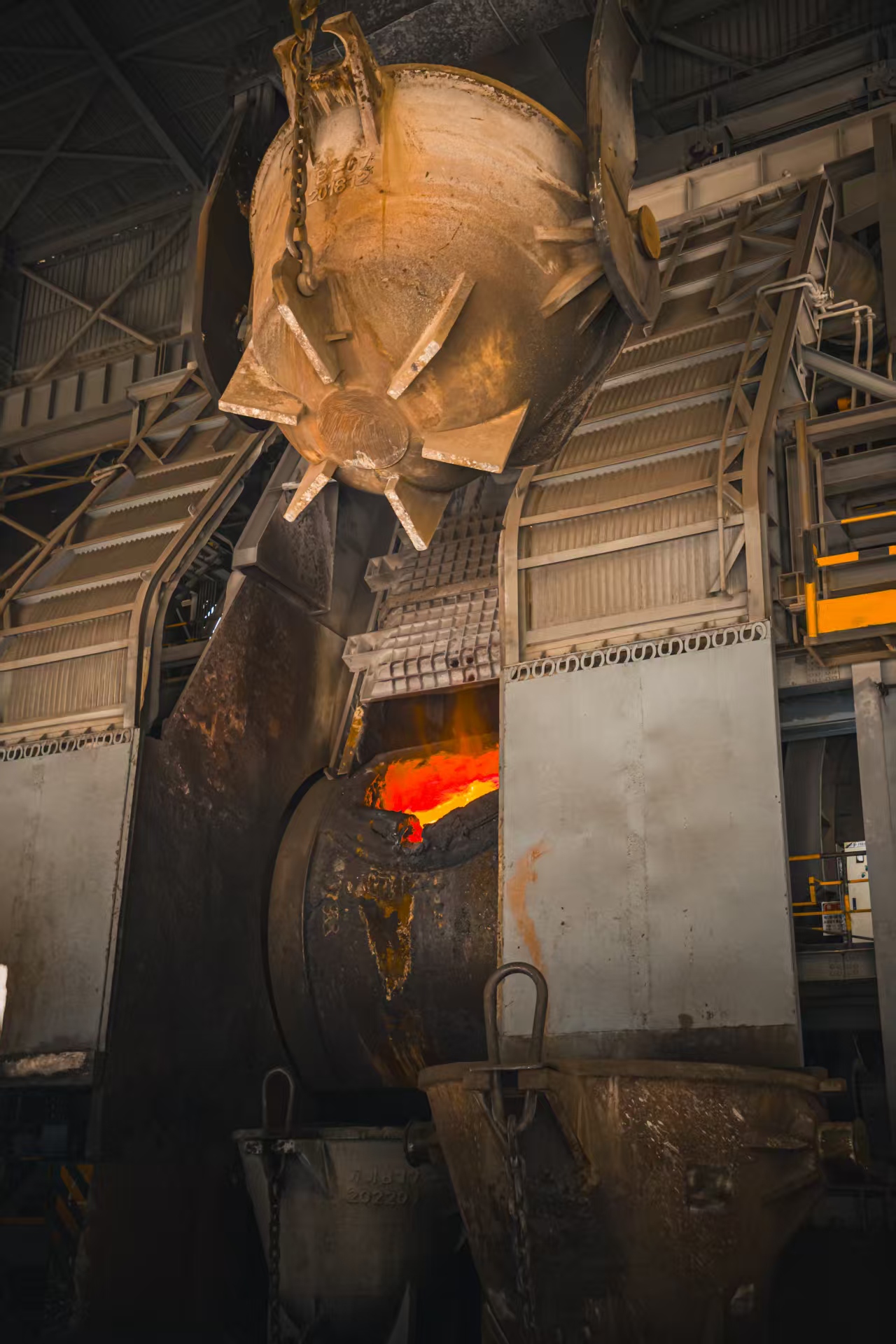

冰铜通过电加热溜槽或钢包输送到皮尔斯-史密斯转炉或连续式转炉。
4.1 结渣阶段
吹入富氧空气（25-35% O₂）以氧化硫化铁。撇去含铜量为2-8%的炉渣，并将其送回闪速熔炼炉。
4.2 炼铜阶段
持续吹制使 Cu₂S 在 1180-1230°C 下氧化成泡状铜（98.5-99.3% Cu）。
3
1.主线圈加载及自动定心→15吨液压线圈车+光电伺服EPC，中心线对准误差<0.1mm
2.开卷及张力设定 → 磁粉制动器 + 闭环伺服控制，50–1500 N 精确可调
3.精密分切 → 采用进口碳化钨或粉末冶金高速钢刀片，主轴跳动≤0.002mm，垫片研磨精度±0.001mm，实时磨损补偿
4.边角料处理 → 独立的双头废料卷取机；边角料以卷材形式回收或在现场压碎。
5.复卷及张力隔离 → 每股线采用独立的摆动辊隔离，气动卷筒 + 自动护角，端面对准 ≤ ±0.3 mm
6.自动切断和包装 → 减速 → 切割 → 纸包 → 贴标签 → 出料，耗时 45 秒
全自动铜卷分切工艺
5.阳极炉火精炼

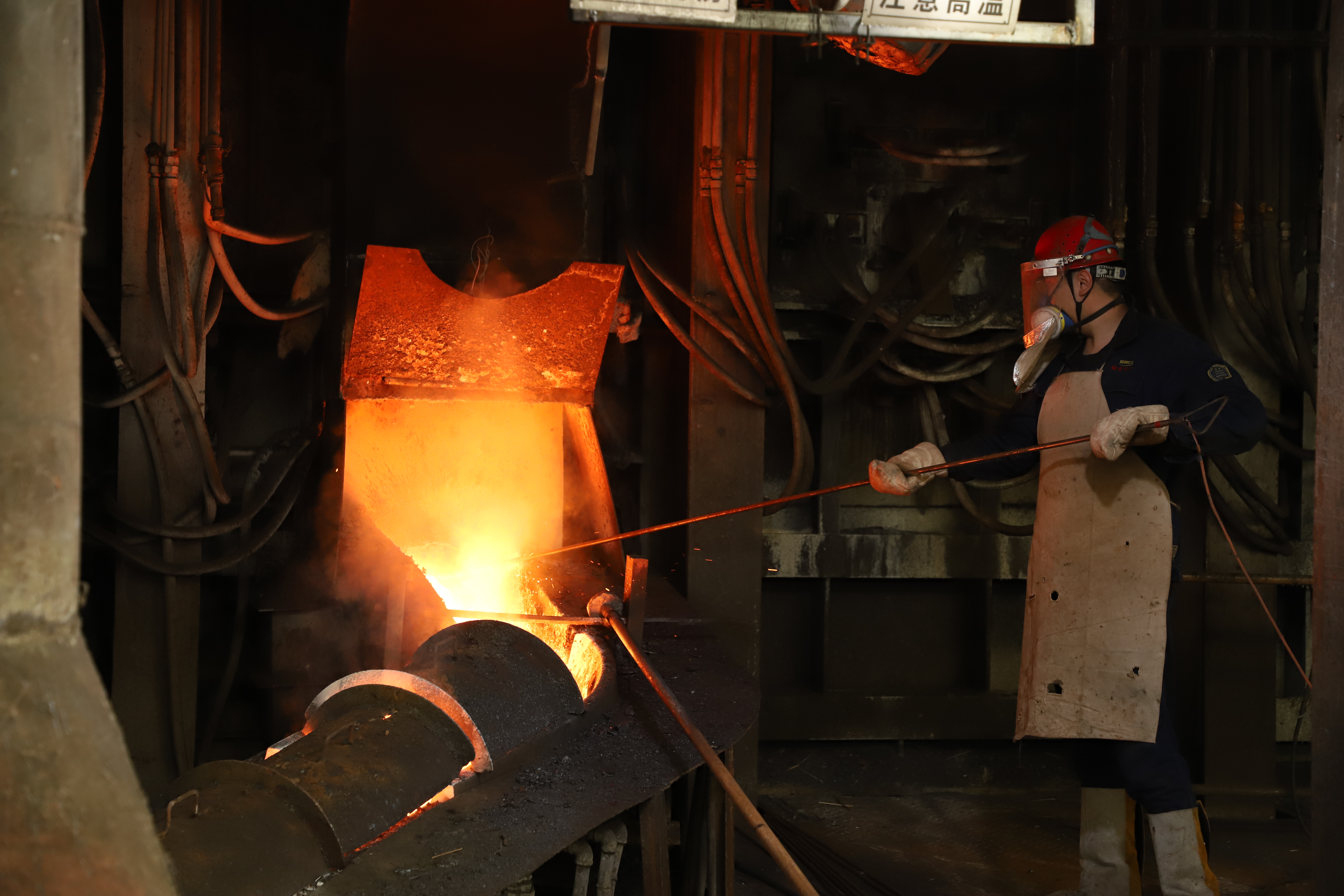

将粗铜装入 50-500 吨固定式或倾斜式阳极炉中进行氧化还原精炼。
5.1 氧化阶段
空气或氧气喷枪可去除残留的铁、镍、砷、锑和铋等浮渣。
5.2 还原阶段

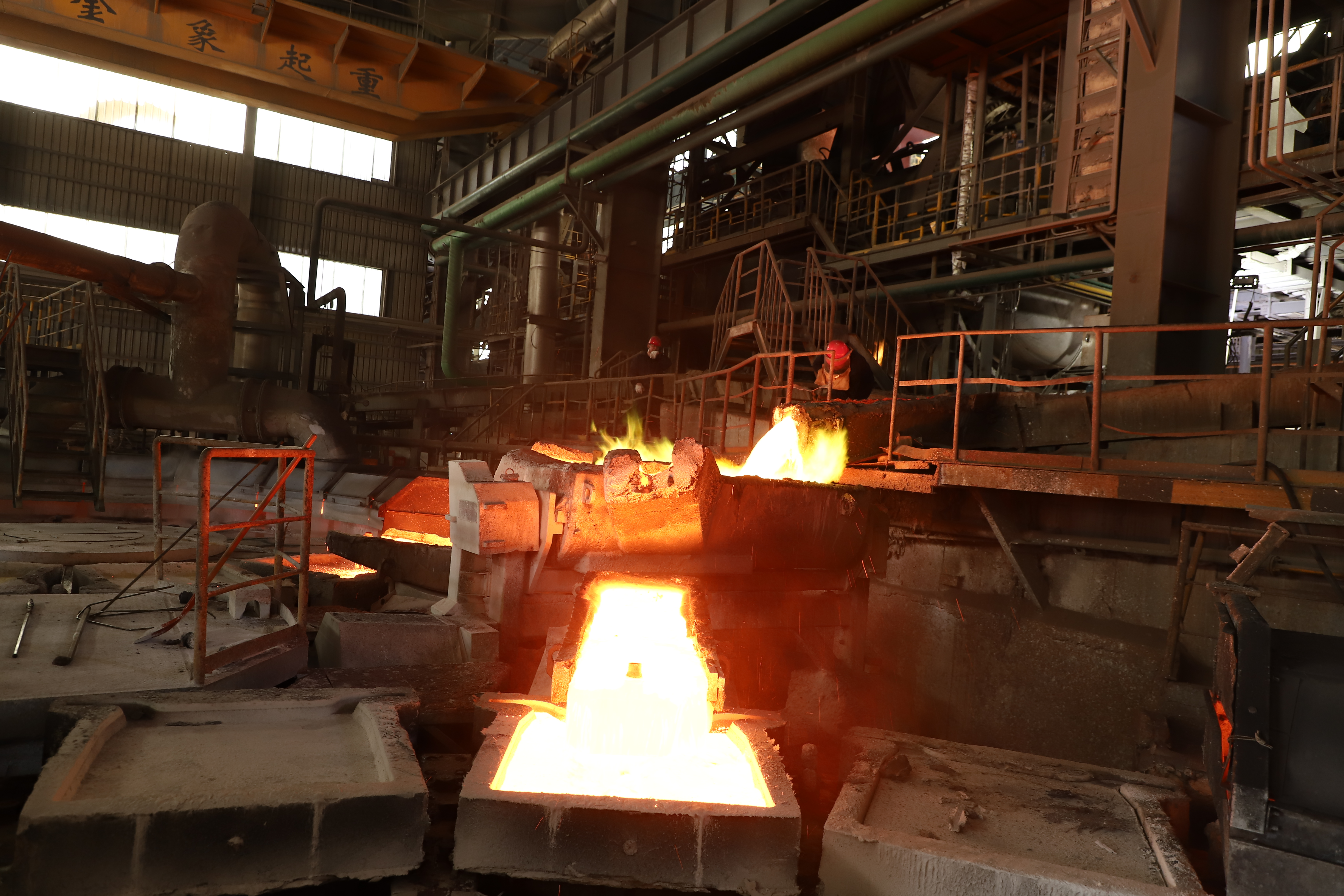

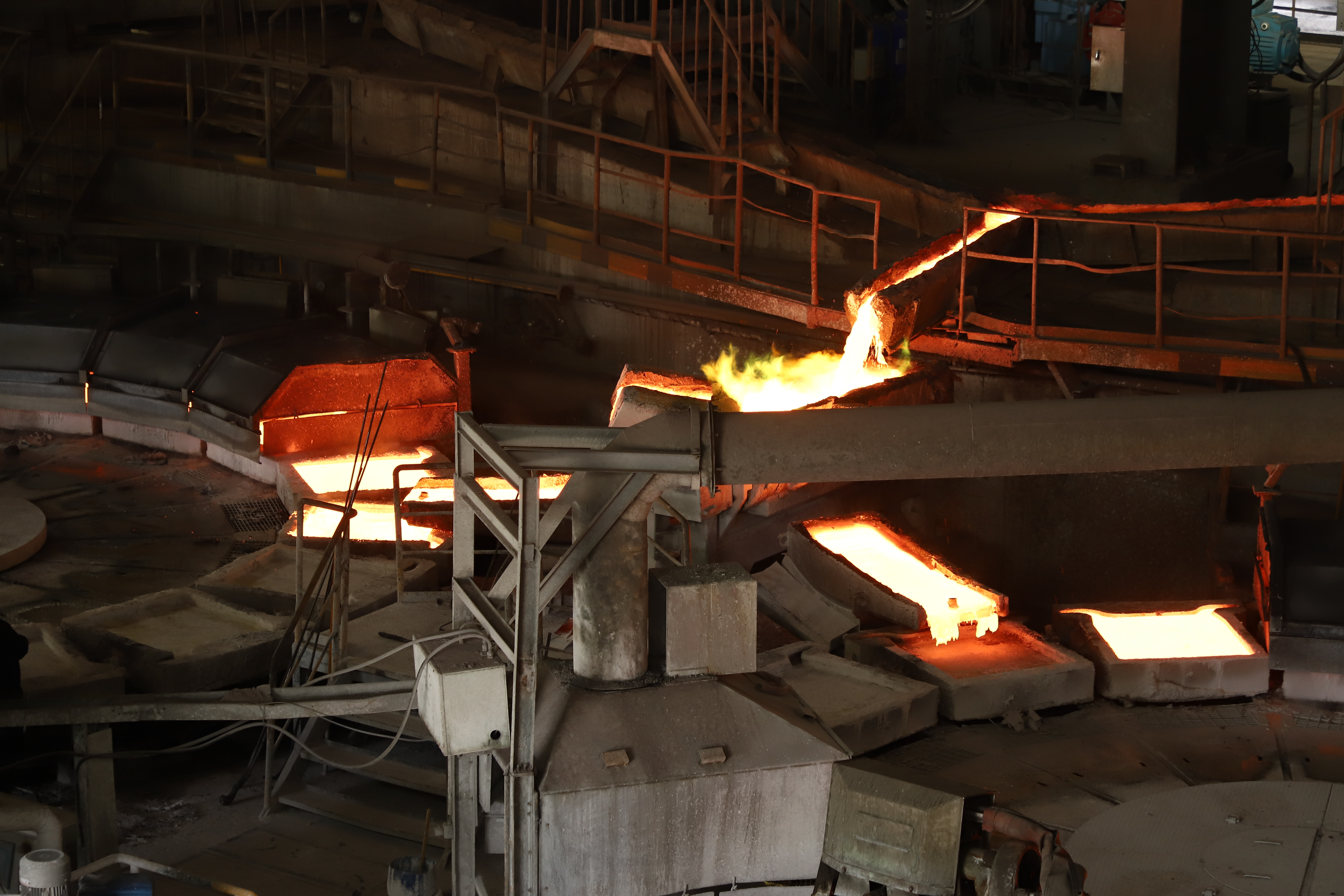

利用天然气、柴油或木杆将氧气含量降低至 150-300 ppm。精炼后的铜被铸造成 300-450 公斤的阳极（铜含量≥99.0%）。
4
6.1 运行条件
- 电流密度：220-320 A/m²
- 电池电压：0.22-0.32伏
- 电解液温度：60-65°C
- Cu²⁺：40-55 g/L，游离 H2SO₄：150-220 g/L
6.2 电化学反应
阳极溶解：Cu → Cu²⁺ + 2e⁻ 较贵金属（Au、Ag、Se、Te）进入阳极泥；较不贵金属进入溶液。阴极沉积产率≥99.993% Cu，符合伦敦金属交易所（LME）A级标准。
7. 废气处理和环境控制
来自闪炉、转炉和阳极炉的富含二氧化硫的废气经冷却、除尘后，在双接触式酸厂进行处理，硫回收率超过99.8%。尾气中二氧化硫含量远低于100 mg/Nm³。砷、汞和其他重金属则通过专门的工艺去除。
8. 结论
现代铜火法冶金技术已实现高度连续性、自动化和环保性能。集成式闪速熔炼-连续转化-阳极精炼-电解精炼工艺流程可实现98.5%以上的铜回收率和280-320 kgce/t阴极的单位能耗，达到世界一流水平。氧气富集、连续炼铜技术和数字化过程控制方面的持续发展将进一步提升效率和可持续性。
发布时间：2025年12月24日
